与工业自动化程度的迅速提高,液位测量,作为一种重要的测试和控制的液位测量在工业生产手段,已广泛应用于液位测量的各种容器、管道和测量水位的水库、河流和运河。无论在何种场合，对液位计的测量精度要求越来越高。超声波液位计广泛应用于液位测量。然而，超声波液位计的测量精度容易受到被测液体的温度、湿度、粉尘、化学成分等诸多因素的影响。分析了超声波液位计测量过程中可能出现的误差，提出了相应的补偿措施。
一、超声波液位计工作原理

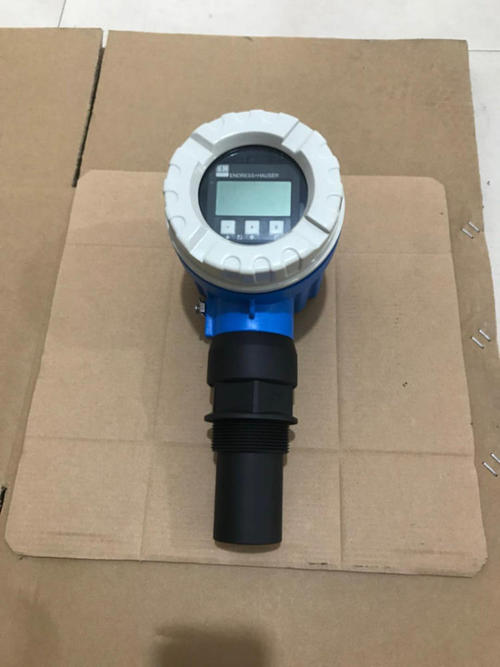

超声波液位计一般采用陶瓷超声换能器与收发器集成。声波的传输和接收是由同一个探头完成的。探头将超声波信号发射到被测液体表面，超声波通过传播介质由探头发射到被测液体表面，在液体表面形成反射。反射波沿原路径传播到探头，并被探头吸收。计时装置测量超声波发射到接收到回波所花费的时间。根据声波在空气中的传播速度，可以计算出探头与液体表面的距离，从而得到液体表面的高度。
二、超声波液位计常见误差及校准方法
参考声速精度误差
从距离和声速的关系公式和传输时间T S = C * T / 2,超声波传输时间的中间结果液位测量,使用超声波液位计测量液位,还需要知道空气中超声波传播速度,所以精密超声波速度值将大大影响超声波液位计的测量精度。
