在某化工企业的生产中，氨洗涤塔液位的测量是一项常规工作。但是，由于之前使用的液位计选型不当，无法适应现场较大的振动工况，测量误差经常发生。另外，仅依靠信号输出，不直接显示局部液位，非常不方便，给生产操作和设备维护人员带来很大的麻烦。不仅不利于生产的稳定，而且威胁到人员和设备的安全，给企业的安全生产带来隐患。
为了解决上述问题，经过调研，选择了一种具有本地电平指示和远程传输功能的高压磁性翻板液位计。经过综合比较，最终选定了高压磁翻板液位计。
磁悬浮液位计的结构和工作原理
1.仪器结构

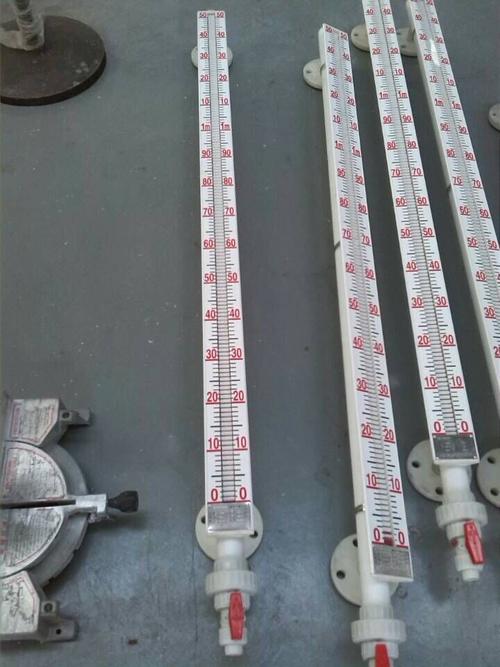

高压磁翻板液位计结构。表体为无缝不锈钢管，内径50mm，壁厚10mm。仪表本体侧面有两根短管和法兰连接设备的气、液相法兰。在表体的顶部设有冲洗孔，用于冲洗表体管和浮子。下部连接污水阀法兰和污水阀，主要用于拆卸安装浮子和表体污水。在表面体的管腔内有一个磁性浮子。
2.工作原理
高压磁翻板液位计与被测容器连接，形成一个通信器，使被测容器表面的液位与被测容器内的液位完全一致，磁悬浮悬浮于被测容器内的液体表面。在靠近桌体的外面，有一个转盘盒和一个磁电转换传感器。转盘盒内的转盘柱一侧为红色，另一侧为绿色。柱上装有柱状磁铁。当被测容器内的液位发生变化时，浮球随着液位的升降而上下浮动。磁悬浮列车的薄壁管装有磁环。由于磁耦合作用，同一极性相互排斥，相反极性相互吸引。红色代表气相，绿色代表液相。因此，翻盒中翻板的翻可以用来指示局部液位。同时，磁电传感器通过感应磁悬浮位置的变化，输出4 ~ 20ma直流标准信号，完成对液位的远程显示、记录、报警联锁和自调整。
